1、型鋼懸(xuan)挑腳(jiao)手架技術參數

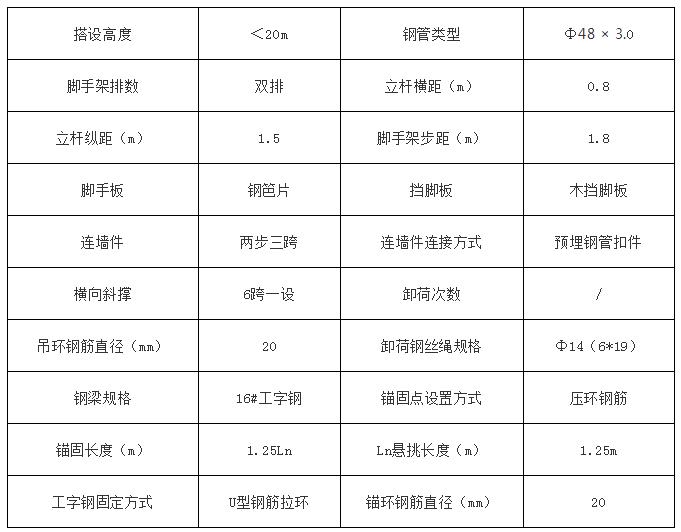

案例工程采用(yong)懸(xuan)挑式腳手架，其搭設技術參數如(ru)表所示(shi)

2、型鋼懸挑腳手架施工工藝

2.1.工藝流程

水平懸挑→縱(zong)向(xiang)掃地桿(gan)(gan)(gan)→立(li)桿(gan)(gan)(gan)→橫(heng)向(xiang)掃地桿(gan)(gan)(gan)→小橫(heng)桿(gan)(gan)(gan)→大橫(heng)桿(gan)(gan)(gan)（擱(ge)柵）→剪刀撐 → 連(lian)墻件→鋪腳手板(ban)→扎防護欄(lan)桿(gan)(gan)(gan)→扎安全網。

2.2.水平懸挑梁

水平懸(xuan)挑(tiao)(tiao)梁采用 16# 工字(zi)(zi)鋼(gang)，工字(zi)(zi)鋼(gang)正(zheng)常水平間距1500mm，大部份懸(xuan)挑(tiao)(tiao)長(chang)度(du)(du)1250mm ， 錨(mao)固長(chang)度(du)(du)1.25倍懸(xuan)挑(tiao)(tiao)長(chang)度(du)(du)，固定段長(chang)度(du)(du)不應(ying)小(xiao)于懸(xuan)挑(tiao)(tiao)段長(chang)度(du)(du)的1.25倍。樓板上應(ying)預先配置用于承受(shou)懸(xuan)挑(tiao)(tiao)梁錨(mao)固端(duan)作用引(yin)起負(fu)彎矩的受(shou)力(li)鋼(gang)筋(jin),否則(ze)應(ying)采取支(zhi)(zhi)頂卸載措(cuo)施。遇懸(xuan)挑(tiao)(tiao)件(jian)應(ying)按(an)照(zhao)懸(xuan)挑(tiao)(tiao)件(jian)的受(shou)力(li)支(zhi)(zhi)點為錨(mao)固支(zhi)(zhi)座，懸(xuan)挑(tiao)(tiao)長(chang)度(du)(du)應(ying)以錨(mao)固支(zhi)(zhi)座向(xiang)外計算1.25倍懸(xuan)挑(tiao)(tiao)長(chang)度(du)(du)。懸(xuan)挑(tiao)(tiao)件(jian)不得作為受(shou)力(li)支(zhi)(zhi)點和穩固點。

結構陽角處(chu)懸挑工字鋼交(jiao)(jiao)匯，無法保證(zheng)伸入端長(chang)度時，在交(jiao)(jiao)匯處(chu)采用兩側工字鋼與陽角處(chu)工字鋼焊接，上下各增設 -200×200×10mm鋼板，所有接觸點必(bi)須(xu)滿焊，焊腳高度不得(de)小(xiao)于 8mm，且不得(de)有氣孔、夾渣(zha)、漏焊等現象。

2.3.懸挑梁的錨固

懸(xuan)挑梁尾端(duan)應(ying)在兩處及以上固(gu)定(ding)于鋼(gang)(gang)筋混(hun)凝(ning)(ning)土梁板結構上。型鋼(gang)(gang)懸(xuan)挑梁固(gu)定(ding)端(duan)應(ying)采用2個預埋錨(mao)栓與建筑結構梁板固(gu)定(ding)，錨(mao)栓應(ying)預埋至混(hun)凝(ning)(ning)土梁、板底(di)層鋼(gang)(gang)筋位(wei)置，并(bing)應(ying)與混(hun)凝(ning)(ning)土梁、板底(di)層鋼(gang)(gang)筋焊接或綁扎牢固(gu)錨(mao)固(gu)，鋼(gang)(gang)筋直(zhi)徑為20mm 。

2.4.鋼絲繩和花籃螺栓

工(gong)字鋼(gang)懸挑端設置(zhi)一道 Φ14（6×19）的(de)(de)斜拉(la)(la)鋼絲(si)(si)繩，鋼絲(si)(si)繩與(yu)建筑結構(gou)拉(la)(la)結的(de)(de)吊環采用(yong)直徑(jing)為20㎜的(de)(de)HPB235 級圓鋼筋。工字鋼與(yu)鋼絲(si)(si)繩拉(la)(la)結的(de)(de)下部應焊接(jie)防滑構(gou)件，防止(zhi)鋼絲(si)(si)繩的(de)(de)滑動。

鋼絲繩的受力(li)卡扣應(ying)等距布(bu)設3個或以上,間距鋼絲繩直徑(jing)6倍,第(di)4個卡扣為(wei)保險卡扣。鋼絲繩卡扣螺絲應(ying)全部擰(ning)緊，不允許松動,繩的末端應(ying)形成一個安全彎，以檢視繩受力(li)時有無末端滑(hua)移的現象。其大樣圖(tu)如圖(tu)所(suo)示：

2.5.基礎

根據相(xiang)關規范及(ji)我司的經驗，在懸挑梁(liang)上設置立(li)桿固定腳(jiao)，采(cai)用(yong)DN25鋼筋頭與鋼梁(liang)滿焊(han)。

2.6.立桿設置

1）立桿直接(jie)立在懸挑梁(liang)上，外端(duan)(duan)立桿距懸挑梁(liang)端(duan)(duan)不應小于(yu)100mm，挑梁(liang)懸挑端(duan)(duan)焊接(jie)200mm高(gao)直徑25的鋼(gang)筋，用(yong)于(yu)固定(ding)鋼(gang)管，防止方管的滑動。

2）立桿(gan)(gan)采(cai)用對接接頭(tou)(tou)連(lian)接，立桿(gan)(gan)與大(da)橫(heng)桿(gan)(gan)采(cai)用直(zhi)角扣(kou)件(jian)連(lian)接。接頭(tou)(tou)位(wei)置交錯(cuo)布置，兩(liang)個相鄰立桿(gan)(gan)接頭(tou)(tou)避(bi)免出(chu)現在同步同跨(kua)內，并在高度方向錯(cuo)開的(de)距(ju)離不小于50cm ；各接頭(tou)(tou)中心(xin)距(ju)主節點(dian)的(de)距(ju)離不大(da)于60cm 。立桿(gan)(gan)與立桿(gan)(gan)采(cai)用對接扣(kou)件(jian)連(lian)接，接頭(tou)(tou)位(wei)置距(ju)離主節點(dian)不超過(guo)1/3步距(ju)。

3）立桿的(de)垂直偏差應(ying)控(kong)制(zhi)在不大于(yu)架高的(de)1/400。

2.7.縱向水平桿

縱(zong)(zong)向(xiang)(xiang)水(shui)平(ping)(ping)桿(gan)(gan)置(zhi)于(yu)小橫(heng)桿(gan)(gan)之下，在立桿(gan)(gan)的內(nei)側，采(cai)用(yong)直(zhi)角扣件與立桿(gan)(gan)扣緊，其長度大(da)于(yu)三跨，同(tong)一步縱(zong)(zong)向(xiang)(xiang)水(shui)平(ping)(ping)桿(gan)(gan)四周交圈。腳(jiao)手架立桿(gan)(gan)橫(heng)距1m寬度范(fan)圍內(nei)共設置(zhi)4根縱(zong)(zong)向(xiang)(xiang)水(shui)平(ping)(ping)桿(gan)(gan)，兩(liang)側的縱(zong)(zong)向(xiang)(xiang)水(shui)平(ping)(ping)桿(gan)(gan)直(zhi)接(jie)(jie)(jie)(jie)(jie)用(yong)扣件連接(jie)(jie)(jie)(jie)(jie)到立桿(gan)(gan)，中間的縱(zong)(zong)向(xiang)(xiang)水(shui)平(ping)(ping)桿(gan)(gan)均勻布置(zhi)。縱(zong)(zong)向(xiang)(xiang)水(shui)平(ping)(ping)桿(gan)(gan)采(cai)用(yong)對(dui)接(jie)(jie)(jie)(jie)(jie)扣件連接(jie)(jie)(jie)(jie)(jie)，接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)交錯布置(zhi)，接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)不在同(tong)步、同(tong)跨內(nei)，相鄰(lin)接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)水(shui)平(ping)(ping)距離(li)不小于(yu)50cm，各接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)(tou)與立桿(gan)(gan)距離(li)不大(da)于(yu)50cm。

2.8.小橫桿

每根(gen)立(li)桿(gan)(gan)(gan)(gan)與縱向水平(ping)(ping)桿(gan)(gan)(gan)(gan)相(xiang)(xiang)交連(lian)接處必須設置(zhi)(zhi)一根(gen)小(xiao)橫(heng)桿(gan)(gan)(gan)(gan)，并采用直角扣(kou)件(jian)扣(kou)緊在立(li)桿(gan)(gan)(gan)(gan)上，該桿(gan)(gan)(gan)(gan)軸線(xian)偏離(li)主節點距(ju)(ju)離(li)不大于15cm，小(xiao)橫(heng)桿(gan)(gan)(gan)(gan)間(jian)距(ju)(ju)應(ying)與立(li)桿(gan)(gan)(gan)(gan)縱距(ju)(ju)相(xiang)(xiang)同，根(gen)據作(zuo)業層腳手板搭(da)設的(de)需(xu)要，在兩縱向水平(ping)(ping)桿(gan)(gan)(gan)(gan)之(zhi)間(jian)等距(ju)(ju)離(li)設置(zhi)(zhi)2根(gen)橫(heng)桿(gan)(gan)(gan)(gan)。小(xiao)橫(heng)桿(gan)(gan)(gan)(gan)伸出外排縱向水平(ping)(ping)桿(gan)(gan)(gan)(gan)邊緣距(ju)(ju)離(li)不小(xiao)于10cm，伸出里(li)排縱向水平(ping)(ping)桿(gan)(gan)(gan)(gan)25cm，距(ju)(ju)結(jie)構外邊緣10cm。上、下小(xiao)橫(heng)桿(gan)(gan)(gan)(gan)在立(li)桿(gan)(gan)(gan)(gan)處交錯布置(zhi)(zhi)，同層的(de)相(xiang)(xiang)鄰小(xiao)橫(heng)桿(gan)(gan)(gan)(gan)在立(li)柱處相(xiang)(xiang)向布置(zhi)(zhi)。

2.9.縱、橫向掃地桿

縱向(xiang)掃地(di)桿(gan)采用(yong)直(zhi)角扣(kou)件(jian)固(gu)定在距(ju)離底座(zuo)(zuo)下皮200mm處(chu)的立(li)桿(gan)上，橫(heng)向(xiang)掃地(di)桿(gan)緊靠縱向(xiang)掃地(di)桿(gan)下方用(yong)直(zhi)角扣(kou)件(jian)固(gu)定在立(li)桿(gan)上，立(li)桿(gan)底座(zuo)(zuo)存在高差(cha)處(chu)，將高處(chu)縱向(xiang)掃地(di)桿(gan)向(xiang)低處(chu)延長兩跨與(yu)立(li)桿(gan)固(gu)定。

1）大橫桿置于立桿里面，每側外伸長(chang)度為(wei)150mm左右。

2）外架按立(li)桿(gan)與大橫桿(gan)交(jiao)點(dian)處設置小橫桿(gan)，兩端固定在(zai)立(li)桿(gan)，以(yi)形成空間結構整體受(shou)力。

3）腳(jiao)手架(jia)外(wai)側(ce)立面的(de)(de)(de)(de)兩端向(xiang)里全立面設置(zhi)剪刀撐，并應(ying)(ying)由(you)底(di)至頂連續(xu)設置(zhi)。剪刀撐斜桿(gan)(gan)的(de)(de)(de)(de)接(jie)(jie)長(chang)宜(yi)(yi)采(cai)用(yong)搭(da)接(jie)(jie)，搭(da)接(jie)(jie)長(chang)度(du)不(bu)小于1m，應(ying)(ying)采(cai)用(yong)3個旋轉(zhuan)扣(kou)件(jian)固定。剪刀撐斜桿(gan)(gan)應(ying)(ying)用(yong)旋轉(zhuan)扣(kou)件(jian)固定在與之相交的(de)(de)(de)(de)橫向(xiang)水(shui)平(ping)桿(gan)(gan)的(de)(de)(de)(de)伸出端或立桿(gan)(gan)上，旋轉(zhuan)扣(kou)件(jian)中(zhong)心線離(li)主節點的(de)(de)(de)(de)距(ju)離(li)不(bu)宜(yi)(yi)大于150mm。剪刀撐搭(da)設角度(du)為45～60度(du)之間。

2.10.腳手板的鋪設

首(shou)層(ceng)隔(ge)離層(ceng)和施工操作層(ceng)滿(man)鋪鋼笆片腳手板，做(zuo)到嚴密、牢固、鋪平、鋪穩，不得(de)超過50mm的間隙(xi)。

架體上滿(man)鋪鋼(gang)笆(ba)(ba)，鋼(gang)笆(ba)(ba)外(wai)形(xing)尺寸為1000*700mm，Φ6@80，鋼(gang)笆(ba)(ba)點焊必須(xu)牢(lao)靠，外(wai)涂防銹油漆。鋼(gang)笆(ba)(ba)應鋪滿(man)、鋪設(she)平穩，用扎(zha)絲與(yu)鋼(gang)管扣牢(lao)。

架體與主體結構的間(jian)距(ju)超(chao)過300mm時(shi)，每層須滿鋪(pu)(pu)鋼笆，防止(zhi)物體墜(zhui)落，鋪(pu)(pu)設時(shi)不(bu)得有超(chao)過50mm的間(jian)隙(xi)，同時(shi)嚴禁留有探頭(tou)長(chang)度大于150mm的探頭(tou)板。

鋼笆(ba)片要垂直于縱向(xiang)水平桿(gan)方向(xiang)鋪(pu)設，且采用(yong)對接平鋪(pu)，四個角用(yong)直徑(jing)1.2mm的鍍鋅(xin)鋼絲固定。

鋪鋼笆腳手板時縱向水平桿的構造

1——立桿；2——縱向水平桿；3——橫向水平桿；4——竹笆腳手板；5——其它腳手板

2.11.安全防護

1）腳手架外(wai)側使用建設主管部門認證(zheng)的合格綠(lv)色密目式(shi)安全網封閉，且將安全網固定(ding)在腳手架外(wai)立桿里側。

2）選(xuan)用塑料扣或尼龍(long)繩張掛安全網，要(yao)求嚴密(mi)(mi)、平整；作業層下用安全平網嚴密(mi)(mi)防(fang)護(hu)，施工層以(yi)下每隔(ge)10m以(yi)內封閉一次。

3）腳手架外側必須設1.2m 高(gao)的(de)防(fang)(fang)護(hu)欄(lan)桿和30cm高(gao)踢腳桿，頂排防(fang)(fang)護(hu)欄(lan)桿不(bu)少于(yu)2道，高(gao)度分別為0.6m和1.2m。

4）腳手架內(nei)側形成臨邊的(de)(如遇大(da)開間門(men)窗洞(dong)等），在(zai)腳手架內(nei)側設1.2m的(de)防護(hu)欄桿(gan)和30cm高踢腳桿(gan)。

5）腳手架(jia)上門洞、出入(ru)口構(gou)造。

6）安全通道口、電(dian)梯進(jin)出口、卸(xie)料平臺(tai)出入口等主要(yao)出入口需要(yao)在(zai)架(jia)體(ti)設計和施工時準確定位(wei)具體(ti)位(wei)置，必(bi)須按部位(wei)設置架(jia)體(ti)分離（包括埋(mai)件、型鋼(gang)、大(da)橫(heng)桿、立桿、小(xiao)橫(heng)桿、連(lian)墻件等等），以便后步出入口的施工。

2.11.1. 連(lian)(lian)墻件(jian)布置(zhi)原則(ze)：考(kao)慮腳(jiao)手架(jia)的整體(ti)穩定性，均采(cai)用2步(bu)3跨的形式，即(ji)橫向(xiang)間(jian)距不得大于3m，縱向(xiang)間(jian)距不得大于3.6m，所有(you)連(lian)(lian)墻件(jian)采(cai)用雙扣件(jian)連(lian)(lian)接。局部高支模范圍通常可以布置(zhi)為三步(bu)三跨、兩步(bu)三跨以及兩步(bu)兩跨等，一般(ban)每個連(lian)(lian)墻件(jian)覆蓋面(mian)積在20~40平方米(mi)，具體(ti)應根(gen)據受力(li)點的分布位置(zhi)綜合(he)考(kao)慮。連(lian)(lian)墻件(jian)的布置(zhi)應靠(kao)近主(zhu)節點設(she)置(zhi)，當該處設(she)置(zhi)有(you)困難時，應采(cai)用其(qi)他可靠(kao)措施固(gu)定;應優(you)先采(cai)用菱形布置(zhi)，或(huo)采(cai)用方形，矩形布置(zhi)。

2.11.2. 連(lian)(lian)墻(qiang)點(dian)的(de)(de)位置(zhi)要求：在(zai)與立桿(gan)和大橫桿(gan)相(xiang)交(jiao)的(de)(de)接(jie)點(dian)處，離(li)節點(dian)的(de)(de)間距不宜大于(yu) 300mm。連(lian)(lian)墻(qiang)桿(gan)必須從底部第一(yi)根大橫桿(gan)處開始設(she)置(zhi)，沿(yan)整片腳手架錯(cuo)開均(jun)勻布置(zhi)。在(zai)腳手架周邊的(de)(de)端頭(包括頂端)以及轉角處，要加密(mi)連(lian)(lian)墻(qiang)桿(gan)。

2.11.3. 拉結點在轉角(jiao)范(fan)圍(wei)內和頂部處(chu)加密(mi)，即在轉角(jiao)l米以(yi)內范(fan)圍(wei)按(an)垂直方(fang)向(xiang)每3.0米設一拉結點。

2.11.4. 剛(gang)性連墻(qiang)桿采用如下做(zuo)法：

①現澆混凝土的(de)梁(liang)板上預埋豎(shu)向短鋼管(guan)，然后(hou)用連(lian)接短鋼管(guan)一(yi)端(duan)與(yu)預埋豎(shu)向短鋼管(guan)用直角扣件(jian)(jian)連(lian)接，另一(yi)端(duan)用直角扣件(jian)(jian)與(yu)立桿連(lian)接，并增加φ12的(de)鋼筋(jin)軟拉和鋼管(guan)頂件(jian)(jian)。

② 短鋼(gang)管、扣件與(yu)鋼(gang)筋混(hun)凝土柱連接，如圖所示。

③架體與剪力墻連接處，采用止水螺桿外(wai)套鋼管與架體連接，如圖所示。

④施工(gong)過程中當個(ge)(ge)別連墻(qiang)桿被拆(chai)除后在相當一(yi)段時期內難于(yu)補上時，應采取在附近添設一(yi)個(ge)(ge)臨時的(de)連墻(qiang)桿，限制施工(gong)荷載或加強(qiang)橫向剛度(du)等。

每搭完一步腳手架后，按規定要求校正(zheng)步距、縱距、橫距及立桿的垂(chui)直度。

2.11.5. 外墻裝飾(shi)階段拉(la)結(jie)點，也須(xu)滿足(zu)上述要(yao)求，確因施工需要(yao)除去原拉(la)結(jie)點時，必(bi)須(xu)重(zhong)新補設可(ke)靠(kao)、有效的(de)臨時拉(la)結(jie)點，以確保外架安全(quan)可(ke)靠(kao)。

2.12.外腳手架的防護

在(zai)鋪(pu)設腳(jiao)手(shou)板(ban)的作業層腳(jiao)手(shou)架外(wai)立(li)桿(gan)的內(nei)側綁(bang)兩(liang)道(dao)牢固的護身欄(lan)桿(gan)和擋(dang)腳(jiao)板(ban)。兩(liang)道(dao)護身欄(lan)桿(gan)離(li)腳(jiao)手(shou)架的高度分(fen)別(bie)為0.6m和1.2m，緊貼外(wai)立(li)桿(gan)內(nei)側安設兩(liang)道(dao)水平鋼管。擋(dang)腳(jiao)板(ban)寬度在(zai)180mm左右(you)。架體(ti)須(xu)超過施工操作層1.5～1.8m高，中間須(xu)加防(fang)護欄(lan)桿(gan)。

架體搭(da)設高度滿掛綠色密(mi)(mi)目(mu)(mu)式安(an)全(quan)(quan)網；使(shi)用(yong)的密(mi)(mi)目(mu)(mu)式安(an)全(quan)(quan)網必(bi)須是建(jian)設部認證產品(pin)。為保證密(mi)(mi)目(mu)(mu)式安(an)全(quan)(quan)網的穩定性，在滿掛安(an)全(quan)(quan)網時，縱橫雙向間(jian)距(ju)750mm處用(yong)塑料打包帶固(gu)定（嚴禁使(shi)用(yong)鐵(tie)絲(si)固(gu)定安(an)全(quan)(quan)網），使(shi)安(an)全(quan)(quan)網固(gu)定點(dian)密(mi)(mi)集，并增強觀(guan)感。

作業層(ceng)腳(jiao)手(shou)板應鋪(pu)滿、鋪(pu)穩、鋪(pu)實(shi)，防止物體墜落，首層(ceng)、頂(ding)層(ceng)應滿鋪(pu)腳(jiao)手(shou)板，以保證腳(jiao)手(shou)架的頂(ding)端有(you)足夠的橫向水平剛度。

懸挑外(wai)腳手架在底層外(wai)立(li)桿與建(jian)筑物邊線之間范(fan)圍內全部采用模板及木(mu)枋進行封閉，并設180mm高的(de)擋腳板，防止墜物傷人。在操(cao)作層設水平(ping)兜網，并滿鋪腳手板，水平(ping)安(an)(an)全網接(jie)(jie)口處必須連接(jie)(jie)嚴(yan)(yan)密(mi)。安(an)(an)全網必須與結構連接(jie)(jie)嚴(yan)(yan)密(mi)牢固。嚴(yan)(yan)禁使用損(sun)壞和腐朽的(de)安(an)(an)全網。

當風力大于六級時，工人不得在架(jia)子(zi)上進行施工操作。

圖4-6 欄桿與擋腳板構造(zao)

注：1-上欄桿；2-外(wai)立桿；3-擋腳板；4-中欄桿

2.13.支撐體系

腳手架(jia)必須設(she)置(zhi)支撐(cheng)體系。支撐(cheng)體系包括縱(zong)向支撐(cheng)(剪刀(dao)撐(cheng))、橫向支撐(cheng)，這些支撐(cheng)應(ying)和腳手架(jia)這一空間構架(jia)的基本構件很好聯結(jie)。

剪(jian)刀撐(cheng)寬(kuan)度不應小(xiao)于(yu)4跨，且不應小(xiao)于(yu)6m，架體(ti)外側全立(li)面(mian)連續設置剪(jian)刀撐(cheng)，每道剪(jian)刀撐(cheng)跨越五個立(li)桿(gan)(gan)間(jian)距(ju)，斜(xie)桿(gan)(gan)與(yu)地面(mian)傾角為45～60度。剪(jian)刀斜(xie)撐(cheng)桿(gan)(gan)的(de)(de)接長宜(yi)采用(yong)搭接，搭接長度不小(xiao)于(yu)1m，應采用(yong)不少于(yu)3個旋轉(zhuan)扣(kou)(kou)件固(gu)定。剪(jian)刀撐(cheng)斜(xie)桿(gan)(gan)應用(yong)旋轉(zhuan)扣(kou)(kou)件固(gu)定在與(yu)之相交的(de)(de)橫向水平桿(gan)(gan)的(de)(de)伸出端或(huo)立(li)桿(gan)(gan)上，旋轉(zhuan)扣(kou)(kou)件中(zhong)心線離主節點的(de)(de)距(ju)離不宜(yi)大于(yu)150mm 。

1）縱向支撐

2）橫向支撐

在下列位置設置橫向支撐：

腳手架的縱向傳力結構架構件限制不能形成(cheng)封(feng)閉形。如(ru)“凹”字(zi)型的腳手架，其(qi)兩端(duan)必須設(she)置橫向支(zhi)(zhi)撐。并于中間每隔六個間距加設(she)一(yi)道橫向支(zhi)(zhi)撐。

2.14.卸荷繩及上部預埋件做法

2.14.1. 卸荷繩布置

通過計算(suan)卸(xie)荷采用Φ14*6*19繩(sheng)(sheng)鋼絲(si)繩(sheng)(sheng)(鋼絲(si)1.2mm,鋼絲(si)總斷面積128. 8mm2,單位重量121.8Kg/100m,鋼繩(sheng)(sheng)破斷拉力總和(he)不(bu)小于180kN),按每跨(kua)一道布置(zhi)。鋼絲(si)繩(sheng)(sheng)與鋼梁之間角(jiao)度≥60°。

2.14.2. 上部預埋件做法

方法一：采用Φ20鋼筋吊環預埋在結構梁、墻、柱等構件(jian)上。

卸荷繩做法詳圖

方法二：采用(yong)在結構(gou)上預埋(mai)套管管內徑Φ20，然(ran)后(hou)用(yong)一(yi)端套絲的螺桿(gan)穿套管固定。

2.15.懸挑架角部加強措施

本方案中，腳手架(jia)架(jia)體結構在平(ping)面上存(cun)在多個轉角（陽角）處(chu)，轉達角處(chu)應采取加強措施：

1）角部懸挑部分(fen)四面(mian)應設置(zhi)橫向斜撐；

2）角部(bu)懸挑部(bu)分應設置鋼絲繩兩(liang)道。

2.16.立(li)桿不在同一高度的加強(qiang)措施

1）必(bi)須(xu)將高處(chu)的(de)縱向掃地桿(gan)向低處(chu)的(de)架子延長兩跨與低處(chu)架子立桿(gan)固定。

2）當高(gao)(gao)低跨架子(zi)大橫桿(gan)不(bu)在同一(yi)高(gao)(gao)度(du)時，必須將高(gao)(gao)處的大橫桿(gan)向(xiang)低處的架子(zi)延長兩跨與低處架子(zi)立桿(gan)固(gu)定（僅限不(bu)在同一(yi)高(gao)(gao)度(du)上(shang)的大橫桿(gan)）。

2.17.懸挑腳手架陽角處加強做法

2.18.懸挑(tiao)梁頂撐加(jia)固(gu)措施

2.19.工字鋼與工字鋼連接

2.20.井道內架體搭設

井(jing)道(dao)內架(jia)體采用型鋼鋼管腳手架(jia)架(jia)體，腳手架(jia)每層與周邊剪(jian)力墻(qiang)剛性連接，從(cong)底部至(zhi)頂(ding)部連續設置剪(jian)刀撐。

3.懸挑式腳手架的圍護

懸(xuan)挑外腳(jiao)(jiao)(jiao)手架在(zai)底層(ceng)外立桿與建筑物邊線之間(jian)范(fan)圍內全(quan)(quan)部(bu)(bu)采用(yong)模板(ban)及木(mu)枋進行封閉，并設 180mm 高的(de)擋腳(jiao)(jiao)(jiao)板(ban)，防止墜物傷人。在(zai)操作層(ceng)設水平兜網(wang)，并滿(man)(man)鋪(pu)腳(jiao)(jiao)(jiao)手板(ban)，水平安全(quan)(quan)網(wang)接口(kou)處(chu)必須(xu)(xu)連(lian)(lian)接嚴密(mi)。安全(quan)(quan)網(wang)必須(xu)(xu)與結(jie)構連(lian)(lian)接嚴密(mi)牢固(gu)。嚴禁使(shi)用(yong)損(sun)壞(huai)和腐朽的(de)安全(quan)(quan)網(wang)，挑架外側滿(man)(man)掛密(mi)目式安全(quan)(quan)網(wang)。本工(gong)(gong)(gong)程工(gong)(gong)(gong)期緊張，需要各(ge)項(xiang)工(gong)(gong)(gong)序(xu)提前(qian)插入交叉(cha)施工(gong)(gong)(gong)，如，塔樓上部(bu)(bu)結(jie)構施工(gong)(gong)(gong)時(shi)，下部(bu)(bu)則插入幕(mu)墻(qiang)施工(gong)(gong)(gong)，須(xu)(xu)對腳(jiao)(jiao)(jiao)手架全(quan)(quan)密(mi)封處(chu)理(li)(li)(li)，具體處(chu)理(li)(li)(li)方法及方式詳(xiang)‘懸(xuan)挑腳(jiao)(jiao)(jiao)手架底部(bu)(bu)封閉處(chu)理(li)(li)(li)措(cuo)施’。

懸(xuan)挑外(wai)架(jia)在作業層上設置鋼笆(ba)片腳手板(ban)，并設置鋼板(ban)網(wang)(wang)，防止墜(zhui)物穿破安(an)全網(wang)(wang)傷(shang)人。鋼板(ban)網(wang)(wang)設置在安(an)全網(wang)(wang)內側，用14＃鉛絲與外(wai)架(jia)鋼管間綁牢，為便于(yu)周轉使用，宜采用定型化鋼板(ban)網(wang)(wang)，鋼板(ban)網(wang)(wang)寬度采用1500mm和1800mm 兩種規格(ge)尺寸。

4.檢查驗收

4.1、腳手架的驗收(shou)時間

（1）作業層上施(shi)加荷載前；

（2）每搭設完兩層后；

（3）達到設計高度后；

（4）遇到六級(ji)大(da)風與大(da)雨后；

（5）停用超過一個月。

4.2、外腳手架(jia)的檢查(cha)驗收

1）腳手架的驗收的依據

（1）《建筑(zhu)施工安全檢(jian)查標準JGJ59-2011 》；

（2）《建筑施工(gong)扣件式鋼管腳(jiao)手(shou)架安(an)全技(ji)術規范》（JGJ130-2011 ）；

（3）《本(ben)工(gong)程外腳手架(jia)施工(gong)方案》；

（4）有關技術交底文件。

2）懸挑式外腳手架驗收的內容

懸挑外腳手架在使用過程中應定期檢查下列項目：

（1）桿件(jian)的設(she)置和連(lian)接，連(lian)墻(qiang)件(jian)、支(zhi)撐、門洞等的構(gou)造(zao)是(shi)否符合要求。

（2）扣件螺栓是否松動；

（3）安全防護措(cuo)施是否符合要求；

（4）是否超載；

（5）固(gu)定(ding)工字鋼以及拉鋼絲繩的鋼筋環是否松動、脫落；

（6）鋼(gang)絲繩是(shi)否出(chu)現斷股(gu)等；

（7）腳手板搭設是否滿(man)鋪、牢固(gu)，且沒有探頭板。

3）外腳手架的技術要求與(yu)允許偏差

4.3、外腳手架驗收要求

架子搭設和組(zu)裝完畢，使用前(qian)必須由公司負(fu)責人帶隊檢(jian)查，項目經(jing)理、技術負(fu)責人、項目安全負(fu)責人、架子班(ban)長(chang)等(deng)人員(yuan)組(zu)成檢(jian)查小組(zu)參與(yu)檢(jian)查，進行(xing)驗收，并填寫驗收單(dan)。

本(ben)外(wai)架(jia)只能作(zuo)圍護架(jia)和(he)操(cao)作(zuo)架(jia)使(shi)用(yong)，不(bu)允許將其作(zuo)為主體結構施工(gong)模板加固和(he)支撐架(jia)使(shi)用(yong)。轉(zhuan)料(liao)(liao)平臺(tai)(tai)的(de)搭設應與外(wai)腳手(shou)架(jia)完全(quan)分離，不(bu)得利用(yong)外(wai)腳手(shou)架(jia)作(zuo)為轉(zhuan)料(liao)(liao)平臺(tai)(tai)。在特殊情況需要在外(wai)腳手(shou)架(jia)上搭設轉(zhuan)料(liao)(liao)平臺(tai)(tai)時(shi)應請(qing)技術部門出書面(mian)的(de)通知及(ji)方案(an)。轉(zhuan)料(liao)(liao)平臺(tai)(tai)上料(liao)(liao)時(shi)，須輕(qing)放堆載物，并保證轉(zhuan)料(liao)(liao)平臺(tai)(tai)的(de)受(shou)力均衡，不(bu)得隨意超負荷使(shi)用(yong)。

施工(gong)人員必(bi)須嚴格(ge)執(zhi)行《建(jian)設工(gong)程施工(gong)安(an)全技術操(cao)作規(gui)程》。

4.4、連墻(qiang)件

連墻件(jian)采(cai)用短鋼管預埋(mai)(mai)(mai)在混凝(ning)土(tu)邊梁(liang)上，根據連墻件(jian)平面圖放置，預埋(mai)(mai)(mai)完畢(bi)后(hou)在混凝(ning)土(tu)澆筑前再次檢(jian)查位置及預埋(mai)(mai)(mai)的埋(mai)(mai)(mai)入尺(chi)寸(cun)(cun)及外伸尺(chi)寸(cun)(cun)，其中外伸尺(chi)寸(cun)(cun)不得少于(yu)200mm。垂直度全高控制(zhi)在20mm內，位置偏差控制(zhi)在50mm內。

4.5、卸荷裝置

卸荷裝置(zhi)包括吊環預埋及(ji)鋼絲繩吊拉(la)，吊環裝置(zhi)檢查(cha)項目包括布置(zhi)、直徑(jing)、樓層設(she)置(zhi)的(de)位置(zhi)。鋼絲繩必須張(zhang)拉(la)緊(jin)固(gu)，檢查(cha)項目為鋼絲繩的(de)直徑(jing)，類型，鋼絲繩直徑(jing)不得小于驗(yan)算結(jie)果的(de)數值；連接(jie)頭(tou)螺(luo)栓的(de)布置(zhi)方(fang)法及(ji)安全彎(wan)的(de)設(she)置(zhi)。鋼絲繩緊(jin)固(gu)采(cai)用(yong)手(shou)動(dong)葫蘆(lu)拉(la)緊(jin)連接(jie)，鋼絲繩夾緊(jin)固(gu)后松開手(shou)動(dong)葫蘆(lu)。
